Guide visuel : schéma installation chauffe eau et raccordements à respecter

Installer ou remplacer un chauffe-eau ne se limite jamais à raccorder deux tuyaux et une alimentation électrique. Derrière un ballon bien posé se cachent des choix très concrets : emplacement, résistance du support, protection contre la surpression, évacuation des eaux, qualité de la terre et, pour un modèle thermodynamique, circulation de l’air. Un schéma d’installation chauffe-eau bien lu permet de repérer ces points avant que la première fuite, le manque d’eau chaude ou le bruit de fonctionnement ne transforme le projet en chantier imprévu.

Dans une maison rénovée comme dans un logement neuf, le bon raccordement protège les occupants, préserve l’appareil et limite les dépenses inutiles. L’exemple de Léa et Thomas, qui rénovent une buanderie attenante à leur garage, l’illustre bien : leur ballon thermodynamique semblait parfaitement placé sur le plan initial, mais l’absence d’évacuation de condensats et une porte trop proche de la reprise d’air auraient rapidement pénalisé ses performances. Quelques ajustements sur le schéma ont suffi à construire une installation plus fiable, accessible et durable.

Envie de mieux vivre l’habitat ? Voilà ce qu’il faut retenir :

Schéma installation chauffe-eau : lire les trois réseaux sans se tromper

Le schéma d’installation d’un chauffe-eau devient immédiatement plus clair lorsqu’il est lu comme la rencontre de trois réseaux indépendants mais complémentaires : l’eau, l’électricité et, selon l’appareil, l’air. Cette méthode évite l’erreur fréquente qui consiste à traiter la plomberie d’un côté, puis à improviser le reste une fois le ballon en place. Chaque réseau a sa logique, ses organes de sécurité et ses contraintes d’accessibilité.

Sur la partie hydraulique, le trajet est simple à visualiser. L’eau froide sanitaire arrive depuis le réseau domestique, passe par une vanne d’arrêt puis entre dans le groupe de sécurité avant de rejoindre la cuve. Lorsque l’eau chauffe, son volume augmente ; le groupe de sécurité libère alors une petite quantité d’eau pour éviter une montée en pression excessive. Ce rejet n’est donc pas un défaut en soi, à condition qu’il soit correctement guidé vers une évacuation adaptée.

La sortie d’eau chaude part en haut du ballon et alimente douche, lavabo, évier ou baignoire. Plus cette distribution est longue, plus l’eau refroidit dans les tubes et plus l’occupant attend avant d’obtenir une température confortable. Dans le cas de Léa et Thomas, déplacer le ballon de deux mètres vers le cœur de la maison aurait limité les pertes sur le réseau. Cette amélioration modeste sur plan peut avoir un vrai effet au quotidien, surtout dans une habitation avec une salle de bains éloignée.

Les repères indispensables du schéma hydraulique

Un dessin de raccordement doit montrer, même de façon simplifiée, l’arrivée d’eau froide, la vanne générale locale, le groupe de sécurité, le départ d’eau chaude et la canalisation d’évacuation. Si la pression d’eau du logement est élevée, un réducteur de pression peut être utile en amont. Il protège les équipements sanitaires et limite les écoulements trop fréquents au niveau du groupe.

Le groupe de sécurité doit rester visible et manipulable. Le dissimuler derrière un coffrage inaccessible est une fausse bonne idée : il faut pouvoir vérifier son bon fonctionnement et constater une fuite éventuelle. Un siphon raccordé à l’évacuation évite également les remontées d’odeurs. Dans une rénovation, cette évacuation est parfois le point le plus délicat ; elle mérite d’être prévue avant la fixation de l’appareil.

• 💧 Vanne d’arrêt : elle isole le ballon pour intervenir sans couper toute l’eau du logement.
• 🛡️ Groupe de sécurité : il compense la dilatation de l’eau pendant la chauffe.
• 🔩 Raccord diélectrique : il limite les phénomènes de corrosion entre métaux différents.
• 🚿 Mitigeur thermostatique : il peut sécuriser la température distribuée et limiter les risques de brûlure.
• 🧰 Vase d’expansion sanitaire : il peut réduire les rejets liés à la dilatation dans certaines configurations.

Le raccord diélectrique mérite une attention particulière, notamment lorsque les canalisations associent différents matériaux. Il ne s’agit pas d’un détail de finition, mais d’une protection qui aide à préserver les raccords dans le temps. Les bons gestes sont détaillés dans ce guide sur le raccordement diélectrique d’un chauffe-eau, utile avant de sélectionner les pièces de plomberie.

Le circuit électrique : une ligne dédiée et une terre réelle

Le schéma électrique d’un ballon électrique ou thermodynamique doit faire apparaître une alimentation dédiée issue du tableau. La protection des personnes repose notamment sur un dispositif différentiel adapté et sur une mise à la terre continue. La section de câble, le calibre de la protection et le type de commande dépendent de la puissance et des prescriptions précises du fabricant.

Avant toute intervention, l’alimentation est coupée puis l’absence de tension est contrôlée avec un appareil de mesure approprié. Cette vérification est indispensable : abaisser un levier au tableau ne garantit pas, à elle seule, qu’aucun conducteur n’est encore alimenté. Les raccordements de phase, neutre et terre sont ensuite réalisés selon le bornier de l’équipement, sans serrage approximatif ni câble endommagé.

Un chauffe-eau alimenté par un contacteur heures creuses peut être commandé automatiquement, mais il doit rester possible de comprendre son fonctionnement. En cas de besoin ponctuel, le passage temporaire en marche forcée peut dépanner ; il ne doit pas devenir une habitude qui efface l’intérêt d’une programmation adaptée. Pour bien utiliser ce mode, consulter les repères liés à la marche forcée du chauffe-eau évite de confondre dépannage et fonctionnement normal.

Un schéma fiable ne sert pas seulement à installer : il permet aussi de diagnostiquer. Lorsqu’un ballon ne chauffe plus, il aide à suivre le parcours de l’électricité et de l’eau sans démonter inutilement l’ensemble. Ce qui est lisible sur le plan sera plus simple à entretenir dans dix ans.

À lire également :

Qui contacter pour vos travaux ? L’artisan adapté

Vous prévoyez des travaux et hésitez sur le bon interlocuteur à solliciter ? Trouver un artisan compétent relève parfois du parcours du combattant entre plateformes…

Raccordement chauffe-eau électrique : sécuriser la fixation, l’eau et l’alimentation

Le chauffe-eau électrique reste très présent dans les logements français car son principe est direct, son prix d’achat est accessible et son remplacement est généralement plus simple qu’avec des solutions intégrant une pompe à chaleur. Pourtant, une pose conforme demande de respecter une chronologie précise. La précipitation commence souvent par une fixation réalisée sans avoir vérifié la place nécessaire pour les tuyaux, le groupe de sécurité et les futures opérations d’entretien.

Un ballon plein représente une charge importante. Son support mural doit donc être choisi selon la nature réelle du mur : béton, brique pleine, parpaing, cloison alvéolaire ou plaque de plâtre ne réagissent pas de la même façon. Une cloison légère ne doit jamais recevoir seule le poids d’une grande cuve remplie. Une fixation sur trépied, un renfort structurel ou un emplacement différent peuvent alors être nécessaires.

Préparer l’emplacement avant de percer

Le bon emplacement se situe autant que possible près des points de puisage, dans un volume hors gel et accessible. Cette dernière notion est parfois négligée dans les petits logements : un ballon coincé au-dessus d’un meuble ou enfermé dans un placard sans trappe rend chaque contrôle laborieux. Il faut garder un dégagement pour démonter une résistance, observer les raccords et actionner le groupe de sécurité.

Dans une salle d’eau, les règles électriques liées aux volumes de protection imposent une vigilance accrue. Un emplacement techniquement possible n’est pas nécessairement acceptable au regard de la sécurité. En cas de doute sur les distances, la protection électrique ou la nature des parois, un électricien qualifié apporte une validation utile avant l’achat.

Le support est contrôlé, les points de fixation sont tracés au niveau, puis les chevilles et vis sont adaptées au matériau. Une fois l’appareil suspendu ou posé, il faut vérifier sa stabilité sans attendre la mise en eau. Un léger défaut d’aplomb peut compliquer les raccordements et, sur certains modèles, perturber l’écoulement prévu des condensats ou des rejets.

Respecter l’ordre de raccordement pour éviter les erreurs coûteuses

Après la pose mécanique, le raccordement hydraulique peut commencer. L’arrivée d’eau froide est branchée côté groupe de sécurité, en respectant le sens indiqué par la flèche. La sortie d’eau chaude reçoit son raccord approprié. Les matériaux utilisés — cuivre, PER ou multicouche — doivent être compatibles avec les pièces de liaison et correctement maintenus pour qu’aucun effort ne tire sur les filetages.

Le remplissage se fait toujours avant la mise sous tension. L’arrivée d’eau froide est ouverte tandis qu’un robinet d’eau chaude du logement reste ouvert : l’air emprisonné dans la cuve s’évacue progressivement. Lorsque le débit devient régulier, le ballon est plein. Mettre une résistance sous tension dans une cuve vide ou partiellement remplie peut l’endommager presque instantanément.

1. 🔌 Couper l’alimentation au tableau et vérifier l’absence de tension.
2. 📏 Installer le ballon sur un support dimensionné pour sa charge en eau.
3. 💧 Poser la vanne, le groupe de sécurité et son évacuation accessible.
4. 🚰 Raccorder l’eau froide puis le départ d’eau chaude avec des joints adaptés.
5. 🫧 Remplir la cuve, purger l’air à un robinet d’eau chaude et vérifier chaque raccord.
6. ⚡ Réaliser ou faire contrôler le raccordement électrique dédié et la terre.
7. 🌡️ Mettre en fonctionnement puis vérifier la chauffe et l’absence d’écoulement anormal.

Un raccord qui perle n’est jamais à banaliser. Une goutte discrète peut, sur plusieurs semaines, abîmer un meuble, marquer un plafond ou oxyder une pièce métallique. Lorsqu’une fuite apparaît, il faut déterminer si elle vient d’un raccord, du groupe de sécurité, de la bride ou de la cuve. Ce repérage est expliqué dans la page consacrée aux causes de fuite d’un chauffe-eau.

Le réglage de température doit concilier confort, limitation du tartre et hygiène de l’eau. Une consigne autour de 60 °C est couramment retenue, avec une adaptation selon l’appareil et les recommandations de son fabricant. Dans les secteurs très calcaires, une résistance stéatite ou une protection anticorrosion adaptée peut représenter un choix judicieux, car elle facilite l’entretien et ralentit l’entartrage.

Le schéma d’un chauffe-eau électrique ne comporte pas d’élément superflu : chaque vanne, protection et conduit répond à une situation réelle. Un montage propre est celui qui reste contrôlable, réparable et sûr une fois le chantier refermé.

À lire également :

Peinture acrylique sur bois : techniques et conseils pour des réalisations durables en 2026

La peinture acrylique sur bois s’impose en 2026 comme une alliée précieuse pour rénover un meuble, personnaliser une tête de lit ou créer une enseigne…

Schéma chauffe-eau thermodynamique : maîtriser l’air, le bruit et les condensats

Le chauffe-eau thermodynamique produit uniquement l’eau chaude sanitaire ; il ne remplace pas le système de chauffage de la maison. Son intérêt repose sur une pompe à chaleur qui prélève des calories dans l’air pour les transférer à l’eau stockée. Il consomme toujours de l’électricité, mais peut réduire significativement l’énergie nécessaire par rapport à un ballon électrique classique lorsque les conditions d’installation sont bonnes.

La différence fondamentale apparaît sur le schéma : au réseau d’eau et au circuit électrique s’ajoute un circuit aéraulique. L’air entre dans le module, cède une partie de son énergie, puis ressort plus froid et souvent plus sec. Ce fonctionnement engendre des condensats, c’est-à-dire de l’eau issue de l’humidité de l’air refroidi. Leur évacuation doit être anticipée dès la conception.

Comparer les configurations : air ambiant, gaines ou système split

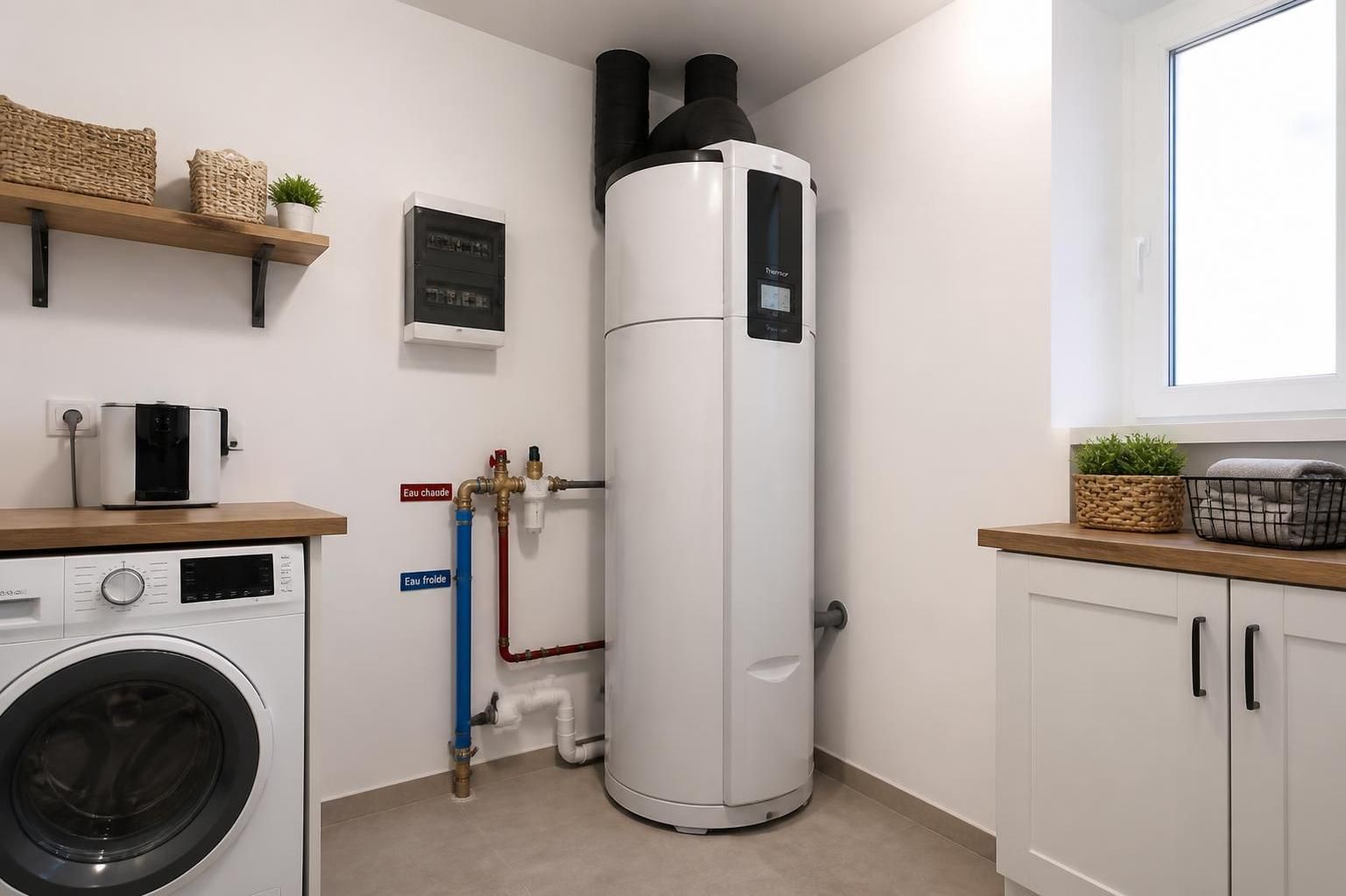

Un modèle monobloc sur air ambiant prélève les calories dans la pièce où il est installé. Garage, cellier ou buanderie peuvent convenir s’ils offrent un volume suffisant, une température raisonnable et un renouvellement d’air compatible avec l’appareil. Il faut accepter que l’air rejeté soit plus frais : dans une pièce chauffée, ce refroidissement peut annuler une partie du bénéfice recherché.

La version gainée permet de capter et de rejeter l’air par des conduits. Elle offre une souplesse intéressante, à condition que les longueurs, coudes, diamètres et grilles correspondent aux indications du constructeur. Des gaines trop longues ou comprimées font forcer le ventilateur, augmentent le bruit et réduisent le rendement. Le schéma doit donc faire figurer clairement l’entrée, la sortie et le cheminement de ces conduits.

Le chauffe-eau thermodynamique split sépare le ballon intérieur et l’unité extérieure. Cette solution peut limiter le bruit dans l’espace de vie et valoriser les calories extérieures, mais le circuit frigorifique et sa mise en service nécessitent une compétence professionnelle appropriée. Il ne s’agit pas d’un montage à improviser : la qualité des liaisons, le respect des longueurs admissibles et les réglages déterminent directement la fiabilité de l’équipement.

Prévoir les condensats et préserver la ventilation du logement

Un siphon de condensats, une évacuation gravitaire avec pente suffisante ou une pompe de relevage selon la configuration : ces éléments font partie intégrante du projet. Faire couler les condensats dans un récipient à vider régulièrement n’est pas une solution durable. Le risque de débordement est réel, surtout lors de périodes humides où l’appareil produit davantage d’eau.

La relation avec la VMC mérite aussi un examen sérieux. Prélever de l’air dans une pièce déjà sollicitée par la ventilation mécanique peut créer des déséquilibres. Le schéma doit montrer d’où vient l’air et où il ressort afin d’éviter une concurrence entre appareils. Dans le logement de Léa et Thomas, la reprise d’air initialement prévue près de la bouche de VMC aurait perturbé les flux ; l’installateur l’a déplacée vers une zone plus dégagée du garage.

Le bruit n’est pas un détail décoratif, même dans une pièce technique. Compresseur et ventilateur produisent un son régulier qui peut se transmettre par les parois ou les conduits. Une buanderie attenante à une chambre, un placard proche du séjour ou un mur léger peuvent transformer un équipement performant en source de gêne. Des plots antivibratiles, une implantation éloignée des pièces de repos et un gainage bien fixé améliorent nettement le confort acoustique.

Le rendement se mesure souvent au moyen du COP, rapport entre l’énergie fournie à l’eau et l’électricité consommée. Toutefois, ce chiffre n’a de sens qu’avec sa température d’air de référence. Un appareil installé dans un garage froid n’aura pas le même comportement qu’en local tempéré. Pour un ballon thermodynamique, l’emplacement fait partie de la performance autant que la technologie elle-même.

Dimensionnement et emplacement du chauffe-eau : gagner en confort sans surconsommer

Choisir le volume d’un chauffe-eau consiste à observer les usages réels plutôt qu’à appliquer mécaniquement une règle. Le nombre d’occupants donne un premier repère, mais les habitudes de douche, la présence d’une baignoire, les horaires décalés ou deux salles de bains modifient fortement le besoin. Une famille de quatre personnes prenant des douches courtes le matin ne se dimensionne pas comme quatre personnes utilisant successivement une baignoire en fin de journée.

Pour un ballon thermodynamique, les repères courants se situent souvent entre 150 et 200 litres pour deux à trois personnes, 200 à 250 litres pour quatre personnes, puis 250 à 300 litres pour les foyers plus nombreux ou les besoins soutenus. Pour les ballons électriques, les usages et le profil de chauffe peuvent amener à retenir d’autres volumes. Dans un studio ou un petit appartement, consulter les contraintes liées à la dimension d’un chauffe-eau de 100 litres aide à évaluer la place nécessaire avant de commander.

Éviter le sous-dimensionnement comme le volume excessif

Un ballon trop petit entraîne des douches écourtées, des attentes et parfois le recours répété à la marche forcée. Cette solution de dépannage finit par augmenter la consommation et ne règle pas le problème de fond. Un modèle surdimensionné coûte plus cher à l’achat, prend davantage de place et maintient inutilement une grande quantité d’eau à température.

Le calcul gagne à être confronté au quotidien. Une douche consomme couramment plusieurs dizaines de litres d’eau, selon le débit et la durée ; un bain exige bien davantage. Installer des douchettes économes, régler raisonnablement la température et isoler les canalisations exposées peuvent parfois permettre de choisir une capacité plus juste. Le confort ne dépend pas uniquement du volume stocké, mais de l’ensemble des usages.

La distance entre le ballon et les points de puisage mérite la même attention. Chaque mètre de tube non isolé stocke de l’eau qui refroidit entre deux utilisations. Dans une maison de plain-pied, un chauffe-eau placé dans un garage éloigné de la cuisine et de la salle de bains peut être simple à installer, mais moins agréable à utiliser. Une attente longue au robinet encourage le gaspillage, particulièrement pour les gestes répétitifs comme la vaisselle ou le lavage des mains.

Choisir une technologie adaptée au logement

Le chauffe-eau électrique est facile à intégrer, notamment lorsqu’un ancien appareil est remplacé à réseau identique. Les versions à résistance stéatite sont appréciées dans les zones calcaires, car la résistance n’est pas directement au contact de l’eau. Les modèles avec protection anticorrosion renforcée peuvent aussi mieux répondre à certaines qualités d’eau.

Le thermodynamique convient davantage aux logements disposant d’un local technique cohérent, d’un passage pour les gaines ou d’un espace extérieur adapté à une unité split. Son prix d’achat est plus élevé, mais son fonctionnement peut devenir intéressant dans la durée si le projet est correctement étudié. En 2026, les aides disponibles évoluent selon les dispositifs, les revenus, le logement et la performance du matériel. La vérification doit intervenir avant la signature du devis, avec un professionnel qualifié lorsque le dispositif l’exige.

Le solaire thermique ou les solutions associant production photovoltaïque et gestion intelligente de l’eau chaude répondent à d’autres logiques. L’autoconsommation peut, par exemple, orienter une partie de l’électricité disponible vers le ballon à certains moments. Cela ne dispense jamais d’un raccordement conforme ni d’un volume cohérent ; la technologie doit servir les habitudes du foyer, et non les compliquer.

Voici les critères à relever avant de choisir :

• 👨‍👩‍👧‍👦 Le nombre d’occupants présents au quotidien et leurs horaires.
• 🛁 La part des bains, douches longues et usages simultanés.
• 📍 La distance entre l’appareil, la cuisine et les salles d’eau.
• 🔇 Le niveau sonore acceptable autour du local technique.
• ❄️ La température minimale du local en hiver pour un modèle thermodynamique.
• 🧱 La capacité du mur ou du sol à porter le ballon rempli.
• 🔧 L’espace laissé pour vidange, entretien et remplacement des pièces.

L’emplacement idéal ne se résume donc pas à une place disponible. Il associe proximité, sécurité, portance, accessibilité et compatibilité avec le modèle choisi. Un appareil bien dimensionné est celui qui répond aux besoins du foyer sans imposer de compromis quotidien.

Mise en service et entretien du chauffe-eau : prolonger la durée de vie de l’installation

La mise en service est l’étape où le schéma devient réalité. Tous les raccordements peuvent paraître corrects, mais c’est au moment du remplissage, des premiers cycles de chauffe et de la vérification des évacuations que les erreurs se révèlent. Une méthode calme et ordonnée permet de repérer une fuite légère, une évacuation lente ou un comportement électrique anormal avant que ces défauts ne causent des dégâts.

Pour un chauffe-eau électrique, le ballon doit être plein et purgé avant d’être alimenté. Un robinet d’eau chaude est ouvert afin de chasser l’air, puis les raccords sont observés avec attention. L’alimentation est ensuite rétablie et le temps de chauffe est laissé au matériel. Il ne faut pas se fier uniquement à un voyant : le contrôle porte aussi sur l’absence de bruit anormal, la bonne tenue du disjoncteur et l’absence d’échauffement suspect au niveau des connexions.

Les contrôles utiles dès le premier jour

Le groupe de sécurité peut laisser s’écouler un peu d’eau lors de la montée en température : c’est le signe qu’il joue son rôle. En revanche, un filet continu en dehors des périodes de chauffe ou un écoulement qui envahit le sol impose une vérification. Pression trop élevée, organe encrassé, siphon bouché ou raccord mal ajusté : plusieurs causes sont possibles.

Sur un chauffe-eau thermodynamique, les contrôles ajoutent le débit d’air, le rejet d’air refroidi, le niveau sonore et l’évacuation des condensats. Une gaine qui vibre, une bouche obstruée ou un tuyau de condensats sans pente peut réduire les performances sans déclencher une panne immédiate. C’est précisément pourquoi la mise en service professionnelle a du sens : elle associe mesures, réglages et validation du fonctionnement réel.

La température de consigne doit rester conforme aux recommandations du fabricant et aux exigences sanitaires. Une eau insuffisamment chaude peut favoriser des problèmes d’hygiène, tandis qu’une température excessive augmente les brûlures possibles, les pertes et l’entartrage. Un mitigeur thermostatique en sortie apporte une protection supplémentaire, en particulier dans une maison accueillant de jeunes enfants ou des personnes âgées.

Entretenir sans attendre la panne

Un entretien régulier préserve le confort et évite le remplacement prématuré. Le groupe de sécurité peut être manipulé périodiquement pour limiter son blocage, en respectant les consignes du fabricant et en vérifiant que son évacuation reste fonctionnelle. Une eau très calcaire accélère les dépôts sur la résistance et dans la cuve ; un détartrage planifié devient alors particulièrement pertinent.

La vidange permet d’intervenir sur certaines pièces ou d’éliminer des dépôts selon l’état de l’appareil. Elle demande de couper l’électricité, fermer l’arrivée d’eau, ouvrir un point de puisage et organiser l’évacuation de l’eau sans précipitation. Pour anticiper le matériel nécessaire, les gestes et les précautions, ce guide explique comment vider un chauffe-eau de 150 litres proprement.

Le contrôle visuel est souvent le plus rentable. Une trace blanche sous un raccord, une corrosion inhabituelle, une flaque près du siphon ou un bruit de bouillonnement donnent des indices précoces. Dans une maison entretenue avec attention, ces petits signaux évitent les urgences du dimanche soir et protègent les finitions de la pièce : peinture, parquet voisin, meubles de buanderie ou cloison.

Pour les modèles thermodynamiques, les grilles d’air doivent rester dégagées. Cartons, linge suspendu, étagères installées trop près ou poussière accumulée diminuent les échanges. Un appareil technique ne doit pas devenir le fond invisible d’un débarras. Lui laisser de l’espace, c’est lui permettre de fonctionner comme prévu.

Un chauffe-eau bien suivi peut être réparé de façon ciblée : résistance, thermostat, anode ou groupe de sécurité sont parfois remplaçables. La décision entre réparation et remplacement dépend de l’âge de la cuve, de son état, de la disponibilité des pièces et de la consommation observée. Le meilleur entretien est celui qui transforme un contrôle de quelques minutes en protection durable pour toute la maison.

Quels raccordements doivent figurer sur un schéma d’installation chauffe-eau ?

Le schéma doit montrer l’arrivée d’eau froide avec vanne d’arrêt, le groupe de sécurité et son évacuation, la sortie d’eau chaude, l’alimentation électrique dédiée avec terre et protections adaptées. Pour un modèle thermodynamique, il faut ajouter les flux d’air, les gaines éventuelles et l’évacuation des condensats.

Pourquoi le groupe de sécurité d’un chauffe-eau est-il indispensable ?

Lors de la chauffe, l’eau se dilate et la pression augmente dans la cuve. Le groupe de sécurité évacue une petite quantité d’eau afin de protéger le ballon d’une surpression. Il doit rester accessible et être raccordé correctement à une évacuation.

Peut-on installer soi-même un chauffe-eau thermodynamique ?

Les travaux préparatoires peuvent être réalisés par une personne expérimentée, mais la pose complète demande une maîtrise de la plomberie, de l’électricité, des flux d’air et des condensats. Un modèle split exige une intervention professionnelle pour le circuit frigorifique et la mise en service.

Quel emplacement choisir pour un ballon thermodynamique ?

Un garage, un cellier ou une buanderie assez vaste, accessible, hors gel et correctement ventilé constitue souvent un bon choix. Il faut vérifier la température du local, le bruit, l’évacuation des condensats et la compatibilité avec la VMC avant de valider l’implantation.

À quelle fréquence faut-il entretenir un chauffe-eau ?

Une surveillance régulière des raccords et du groupe de sécurité est recommandée. La fréquence de détartrage dépend fortement de la dureté de l’eau ; dans les régions calcaires, un contrôle plus rapproché est pertinent. Les grilles et conduits d’un modèle thermodynamique doivent aussi rester propres et dégagés.
